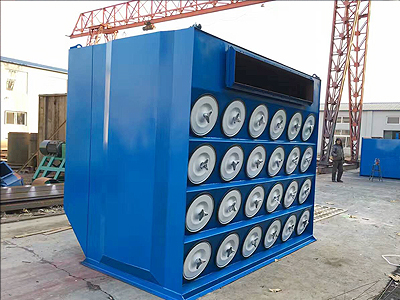

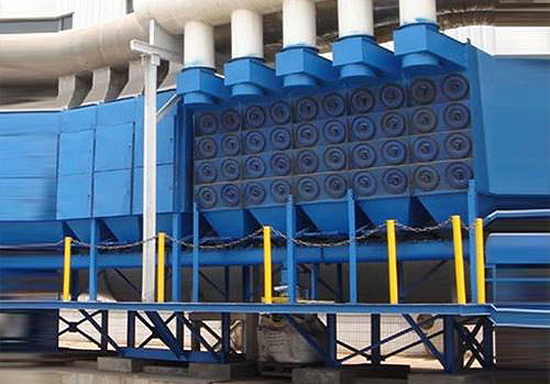

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。
濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置　在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。

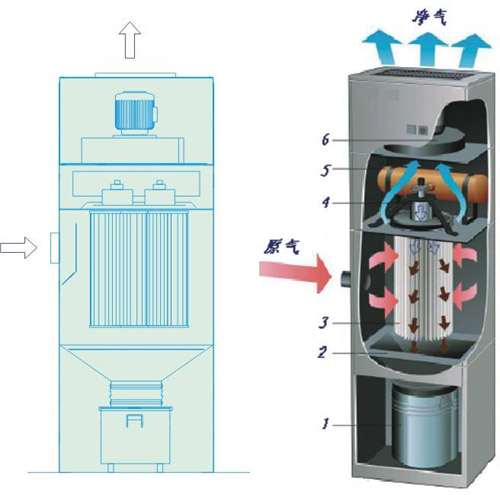

工作原理：
含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。
濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規(guī)定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態(tài)。清灰各室依次進行，從室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出
在此過程中_定期對濾筒進行更換和清洗，以確保過濾效果和精度，因為在過濾過程中粉塵除了被阻隔外還有部分會沉積于濾料表面，增大阻力，所以一般的正確更換時間是三至五個月！

除塵工程：
1、捕集分離過程
①捕集推移階段。實質是粉塵的濃縮階段。均勻混合或懸浮在運載介質中的粉塵，進入除塵器的除塵空間。由于受外力的作用，將粉塵推移到分離界面，隨粉塵向分離界面推移，濃度越來越大，為固—氣分離進一步作好準備。
② 分離階段。當高濃度的塵流流向分離界面以后，存在兩種作用機理：其一，運載介質運載粉塵的能力逐漸達到高的狀態(tài)，在粉塵懸浮和沉降趨勢上，以沉降為主，并通過粉塵沉降，使之從運載介質中分離出來；其二，在高濃度塵流中，粉塵顆粒的擴散與凝聚趨勢，以凝聚為主，顆粒之間可以彼此凝聚，也可在實質界面上凝聚并吸附。
2、排塵過程
經過分離界面以后，己分離的粉塵通過排塵口排出的過程。
3、排氣過程
已除塵后相對凈化的氣流從排氣口排出的過程
